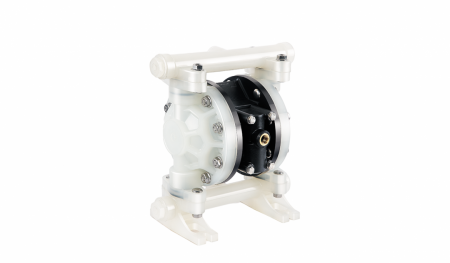

Пневматический мембранный дозирующий насос NSG-Z 15 (Пластик)

Пневматический мембранный дозирующий насос NSG-Z15 (пластик) представляет собой аналогичный по принципу работы насос NSG-Z15 (металл), но с корпусом из пластика. Этот насос также является объемным агрегатом, возвратно-поступательным, дозирующим, непогружным, диафрагменного типа с пневматическим приводом рабочего органа насоса – диафрагмы (мембраны). Надежная конструкция воздушного клапана насоса NSG-Z15 (пластик) также разработана для предотвращения обмерзания клапана и повышения коэффициента использования сжатого воздуха. Это обеспечивает стабильную и надежную работу насоса даже в условиях низких температур. Пневматический мембранный дозирующий насос NSG-Z15 (пластик) также отличается высокой надежностью, долговечностью и точностью дозирования, что делает его подходящим выбором для широкого спектра промышленных приложений, где требуется надежное и эффективное дозирование различных жидкостей и сред.

Применение

• Водоподготовка;
• Очистка сточных вод;
• Нефтехимическая промышленность;
• Энергетическая промышленность;
• Металлургическая промышленность;
• Фармацевтическая отрасль и другие области применения.

Конструкция

Проточная часть

• Может использоваться мембрана из различных материалов: Тефлон (PTFE), Сантопрен (SP), Нитрил (NBR), Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM). Мембран в насосе две, расположены по разным сторонам от пневмодвигателя, это обеспечивает минимальные пульсации в системе;
• Для перекачивания рабочей среды используется мембрана с пневматическим приводом;
• Гидравлическая часть насоса может быть изготовлена из различных материалов: полипропилен, алюминий, нержавеющая сталь SS304, ковкий чугун. Возможность выбора материала крышки позволяет использовать насосы для перекачивания различных рабочих жидкостей.

Привод

В качестве привода насосных агрегатов NSG-Z выступает пневмодвигатель, который приводится в движение сжатым воздухом. Пневмодвигатель обработан антикоррозийным покрытием для противостояния коррозии от загрязнённого воздуха.

Надёжная конструкция воздушного клапана предотвращает обмерзание клапана и повышает коэффициент использования сжатого воздуха.

Рабочие параметры

• Максимальная подача: 53400 л/ч (840 л/мин);
• Максимальное давление нагнетания: 8,4 бар;
• Максимальная высота всасывания: 5,5 м;
• Максимальная температура жидкости: +80ºС;
• Максимальная температура окружающей среды: +40ºС.

Маркировка

NSG-Z15 [1] — [2] [3] [4] [5] — [6]
