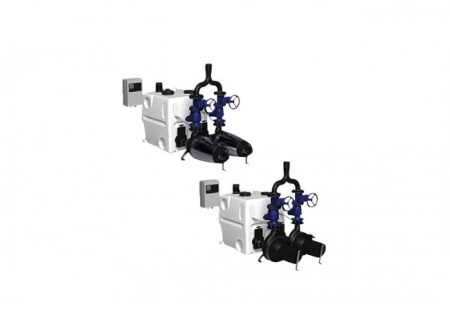

Канализационная насосная установка Grundfos MD1.80.80.75.4.51D/450.SE

Компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружныех насосов серии SE для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей. Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен

• Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
• Вертикальными входными соединительными патрубками DN 100,
• Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
• Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).

Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом

• Свободный проход до 80 мм для надежной работы без заклинивания
• Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
• Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
• Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с тепловым выключателем внутри обмотки

Запатентованная система охлаждения для непрерывной работы насосов типа SE

• Электродвигатель с тепловым выключателем внутри обмотки

Запорные клапаны, обратные клапаны, выпускные патрубки, ручного диафрагменного насоса, болты и прокладки, а также 450-литровый бак доступны как принадлежности LC221 контроллер с микропроцессором оснащен дисплеем для полного мониторинга. Насос и датчик подключены к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель) Бесконтактный, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером и с точностью до миллиметра отображается на дисплее. Защита от блокировки трубки давления внутри резервуара без движущихся частей внутри сточных вод.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита двигателя состоит из температурного датчика-выключателя в обмотке.

Функции контроллера:

• Пуск / дельта операция для насосов> 5кВт
• Включение / выключение, регулярные и ошибки переключения двух насосов сточных вод на основе непрерывного сигнала с пьезо-резистивный датчика
• Защита электродвигателя с помощью выключателя защиты и / или измерения тока, а также подключения тепловых реле.
• Защита электродвигателя от работы «всухую» во время выполнения ограничений в случае аварийного режима
• 24ч автоматический тестовый режим работы в течение длительного периода бездействие
• установка времени простоя (отложенного пуска):
  • Отмена останова (времени простоя насоса, после того, как будет достигнут уровень останова)
  • Отложенный пуск (время между достижением уровня пуска насоса и фактическим началом пуска насоса)
  • Задержка между сигналом тревоги и остановом (время от появления неисправности до сообщения о тревоге ), чтобы предотвратить останов в случае кратковременного превышения уровня в баке.
• автоматическое измерение тока для сообщения о тревоге
• операционные указания:
  • Режим работы (автоматический, ручной)
  • Часы работы
  • Импульсов (количество пусков)
  • Превышение тока электродвигателя
• сигнализация:
  • Состояние насоса (работа, неисправность)
  • Последовательности фаз неисправностей и отсутствия фазы
  • Тепловой выключатель
  • Сигнализация о высоком уровне
  • Время на обслуживание / обслуживание (по выбору).
• выбор автоматического сброса аварийного сигнала
• журнал отказов до 20 аварийных сигналов
• выбор между различными уровнями начала
• выбор типа подключенного датчика
• калибровка датчика (установка)
• Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для индикации:

• Работы насоса
• Выхода из строя насоса
• Превышения уровня воды (сигнализация)
• Общая ошибка.

6 цифровых входов для выполнения следующих функций:

• Соединительная плата датчика давления (в сборе)
• Подключение аналоговых датчиков (4-20 мА или 0-5 В)
• Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
• Подключение отдельного датчика уровня, который будет использоваться в случае наводнений

Станции Multilift соответствуют стандартным EN12050-1, утверждены и контролируются внешним институтом LGA. Дополнительно соответствуют VDE, ТР (ГОСТ), CB, EMV. Обнаружение вне Multilift. Подъемные станции часто устанавливается в приямок в подвале - самая низкая точка в здании. В случае например, притока грунтовых вод или повреждения водопровода, сигнализации будет указана контроллером.

• Подключение возможности внешнего сброса тревоги
• Подключения тепловых реле электродвигателя.
